Кулак перелома для пневмохода

Всю информацию для постройки данного вездехода автор взял из интернета. Вездеход построен для выездов на рыбалку не дальше 20 километров, поэтому делался довольно легкой конструкции. Вездеход имеет полный привод с отключаемым задним мостом.

Материалы и агрегаты задействованные для постройки данной модели вездехода:
1) двигатель внутреннего сгорания Лифан мощностью 15 л.с.
2) Четырех-ступенчатая коробка переключения передач от классического ваза
3) Раздаточная коробка от автомобиля Нива
4) Кулак поворотный от Уаза
5) Колеса т-150 ободранные

Рассмотрим более подробно основные узлы конструкции этого вездехода.

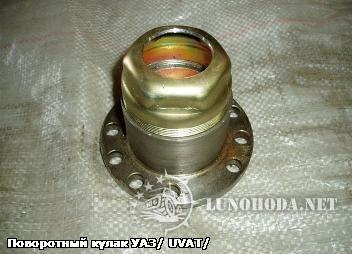

Узел перелома создавался из поворотного кулака по схеме Uvat.

Установлено два ремня профиля В, а так же малый шкив на 100 и большой шкив на 300:

Диски колес создавались из дисков т-150, которые были завернуты в железо 2 мм толщиной, а так же прихвачены сваркой по периметру. Само крепление шины к диску сделано при помощи запорных колес, так же с внутренней стороны приварены буртики, который удерживают покрышку. сама покрышка одевается на диск с натягом, что придает еще больше прочности крепления, плюсом автор использовал герметик. Достаточно ли такого крепления покажут испытания.

Была изготовлена рама из профильной трубы путем сварки, а так же на раму установлены мосты от ваз 2105, передаточное число равно 4.1:

Изначально автор хотел сделать посадочные на ступицу самостоятельно, но получалось довольно сложно и ненадежно, поэтому пришлось вложить больше средств в вездеход.

Вес самого вездехода в собранном состоянии равен 550 килограммам. Так же автор приступил к подготовке вездехода для плавания.
Были покрашены крепления к полуосям, чтобы сразу замечать трещины, если они не выдержат испытаний. Хотя конструкция не должна подвести, так как шайбы обварены с обеих сторон и этого вполне должно хватит согласно расчетам.

Было установлено рулевое управление. Рейка руля была взята от ваз 2110, но ее ход слишком маленький и этого не хватает для удобного управления вездеходом. Поэтому в будущем автор планирует либо заменить ее , либо установить дополнительный рычаг , чтобы исправить направление движения, а так же увеличить ход тяги.

Затем было сделано крепления поворотного кулака и задней полу-рамы таким образом:

Для создания узла поворота был использован кулак от УАЗа.

Дальше автор рассматривал два пути создания трансмиссии вездехода.
Во-первых, можно убрать раздаточную коробку и установить цепной редуктор, тогда уменьшится скорость, но цепи становятся дополнительным уязвимым местом вездехода, над которым нужно будет поработать.

придется укоротить раму, и сделать более сбалансированную развесовку передней части рамы.
Во-вторых, если оставить раздаточную коробку, то можно просто заменить редукторы на копеечные с передаточным числом 4.3. В таком случае мы тоже получаем уменьшение скорости, но не столь значительно как хотелось бы.

Касательно развесовки, есть возможность передний мост отрезать и задрать хвостовик выше, таким образом, чтобы практически вплотную сдвинуть конструкцию к раздаточной коробке, не совсем понятно только насчет уровня масла в редукторе и как это отразится на работе системы. Так же возможно стоит разобрать саму раздаточную коробку дабы уменьшить число пониженной передачи, однако это требует серьезного подхода к изучению технической документации.

Так же для укрепления узла поворота планируется установить парочку амортизаторов от зила:

Вездеход был оставлен на солнце вне гаража, солнце нагрело покрышки машины и она самопроизвольно разбортировалась, что довольно неприятно и говорит о недостаточной надежности крепления шин.

Были предприняты срочные меры по усилению крепления:

Была перевернута рулевая рейка, а так же добавлен разрушаемый при нагрузках узел, после этих действий рулить стало гораздо удобнее.

Да, конструкция довольно слабая и не надежная, но на какое-то время это подойдет и можно будет проводить испытания машины.
Роль сцепления у вездехода выполняют два ремня. Во время поездки на вездеходе один из них слетел по неизвестной причине, автор решил его не ставить обратно в полевых условиях, а просто убрать и доехать до гаража на одном ремне. Было замечено, что вездеход с одним ремнем чувствует себя гораздо лучше, появилась плавность хода, а главное трогается с места без рывков.

Касательно разрушаемого элемента конструкции, то он был сделан таким образом: убран один болт, а край скручен на алюминиевую проволоку, благодаря чему при нагрузках будет просто выгибать тяги относительно друг друга. Так же довольно удобно регулировать силу нагрузки простым увеличением либо уменьшением количества витков проволоки.

Во время испытаний обломилась рулевая тяга, поэтому этот элемент тоже нуждается в доработке.
Например, установка насоса от рулевого ямз 236,238, так как он сразу изготовлен под профиль А, заместо нш-10.
Молчание знак согласия! Я действительно уверен что установка данных (похожих) агрегатов очень упростит вам жизнь. Заместо НШ-10 проще использовать насос от рулевого ЯМЗ 236,238 он сразу изготовлен под ремень профиль А (если не ошибаюсь)

Фотография нш-10, весом 2.5 килограмма:

Рулевая система весом 4 килограмма:

Гидравлический цилиндр весом 5-7 килограмм:

Так же планируется установка мостов на рессоры для снижения ударных нагрузок на саму конструкцию трансмиссии, что увеличит скорость и плавность хода вездехода. Возможна модификация шарнира путем замены поворотного кулака на три опоры и распорку, хотя узел сочленения рам вполне выдерживает нагрузку и оправдывает себя.

А вот с колесами действительно есть сложности.

Колеса получились очень тяжелые, с диском весят около 85 килограмм. К тому же нет центральной дорожки- вездеход потряхивает. Так что в будущем автор планирует заменить их другие более легкие.

Так же автор хочет убрать раздаточную коробку от нивы и установить цепной редуктор. Есть еще одна причина по которой автор желает избавиться от раздаточной коробки,это скорость вездехода. На первой пониженной передаче вездеход движется со скоростью примерно 5 километров в час, причем это на холостых оборотах двигателя. Это конечно терпимо, но все же для минимальной скорости слишком много, слишком большая нагрузка будет идти на мосты и сам двигатель при преодолении сложных препятствий.

Еще из минусов конструкции автор отмечает развесовку, большая часть веса направлена на заднюю ось.

Видео испытаний вездехода:

Автор вездехода: Илья с ником «ardin» из города Вельск .
